MSI X870E / X870 マザーボードのPCIe レーン共有と分割について
Motherboards
コンピュータシステムでは、PCIeレーンはプロセッサとチップセットの両方から提供され、さまざまなコンポーネントをサポートします。 これらのレーンをより効率的に使用し、さまざまなデバイスをサポートするために、マザーボードメーカーは、PCIeスロット、M.2 SSDスロット、USB4ポートなどのコンポーネントがPCIe帯域幅を共有できるようにボードを設計することがよくあります。
このアプローチは使用できるパーツの選択肢を増加する一方で複雑さをもたらし、ユーザーによっては混乱を招く可能性があります。 これを明確にするために、MSI X870EおよびX870マザーボードのPCIeレーン分岐および帯域幅共有構成の詳細な概要をまとめました。
MEG X870E GODLIKE
PCIe / M.2 / USB4 スペックとレーン共有概要
以下の表は、各スロットとポートの接続方法、対応速度、および共有帯域幅の設定を含む詳細な概要です。
スロット / ポート
接続先
転送帯域対応
レーン共有先
PCI_E1
CPU
最大 PCIe 5.0 x16
PCI_E2
PCI_E2
CPU
最大 PCIe 5.0 x8
PCI_E1
PCI_E3
Chipset
最大 PCIe 4.0 x4
M2_4
USB4
CPU
最大 PCIe 5.0 x4
M2_2
M2_1
CPU
最大 PCIe 5.0 x4
No
M2_2
CPU
最大 PCIe 5.0 x4
USB4
M2_3
Chipset
最大 PCIe 4.0 x4
No
M2_4
Chipset
最大 PCIe 4.0 x2
PCI_E3
M2_5
Chipset
最大 PCIe 4.0 x4
No
PCIe レーン共有事項:
- PCI_E1 と PCI_E2はCPUのPCIe 5.0 x16レーンを共有します
- PCI_E3 と M2_4 はチップセットのPCIe 4.0 x4レーンを共有します
- M2_2 とリア USB4ポートはCPU PCIe 5.0 x4レーンを共有します
BIOSでのPCIeレーン分割対応
BIOS内でレーン分割設定を行うことが可能です。
スロット
分割設定
PCI_E1 (CPU)
x16, or x8+x8, or x8+x4+x4, or x4+x4+x4+x4
MPG X870E CARBON WIFI
PCIe / M.2 / USB4 スペックとレーン共有概要
スロット / ポート
接続先
転送帯域対応
レーン共有先
PCI_E1
CPU
最大 PCIe 5.0 x16
PCI_E2 & M2_2
PCI_E2
CPU
最大 PCIe 5.0 x4
PCI_E1 & M2_2
PCI_E3
Chipset
最大 PCIe 4.0 x4
No
USB4
CPU
最大 PCIe 5.0 x4
No
M2_1
CPU
最大 PCIe 5.0 x4
No
M2_2
CPU
最大 PCIe 5.0 x4
PCI_E1 & PCI_E2
M2_3
Chipset
最大 PCIe 4.0 x4
No
M2_4
Chipset
最大 PCIe 4.0 x4
No
PCIe レーン共有事項:
- PCI_E1, PCI_E2 と M2_2 はCPUのPCIe 5.0 x16 レーンを共有します
BIOSでのPCIeレーン分割対応
BIOS内でレーン分割設定を行うことが可能です。
スロット
分割方法
PCI_E1 (CPU)
x16, or x8+x8, or x8+x4+x4, or x4+x4+x4+x4
MAG X870E TOMAHAWK WIFI
PCIe / M.2 / USB4 スペックとレーン共有概要
スロット / ポート
接続先
転送帯域対応
レーン共有先
PCI_E1
CPU
最大 PCIe 5.0 x16
No
PCI_E2
Chipset
最大 PCIe 3.0 x1
No
PCI_E3
Chipset
最大 PCIe 4.0 x4
No
USB4
CPU
最大 PCIe 5.0 x4
M2_2
M2_1
CPU
最大 PCIe 5.0 x4
No
M2_2
CPU
最大 PCIe 5.0 x4
USB4
M2_3
Chipset
最大 PCIe 4.0 x4
No
M2_4
Chipset
最大 PCIe 4.0 x4
No
PCIe レーン共有事項:
- M2_2 とリアUSB4はCPUのPCIe 5.0 x4レーンを共有します
BIOSでのPCIeレーン分割対応
BIOS内でレーン分割設定を行うことが可能です。
スロット
分割方法
PCI_E1 (CPU)
x16, or x8+x8, or x8+x4+x4, or x4+x4+x4+x4
MAG X870 TOMAHAWK WIFI
PCIe / M.2 / USB4 スペックとレーン共有概要
スロット / ポート
接続先
転送帯域対応
レーン共有先
PCI_E1
CPU
最大 PCIe 5.0 x16
No
PCI_E2
Chipset
最大 PCIe 3.0 x1
No
PCI_E3
Chipset
最大 PCIe 4.0 x4
M2_3
USB4
CPU
最大 PCIe 5.0 x4
M2_2
M2_1
CPU
最大 PCIe 5.0 x4
No
M2_2
CPU
最大 PCIe 5.0 x4
USB4
M2_3
Chipset
最大 PCIe 4.0 x2
PCI_E3
M2_4
Chipset
最大 PCIe 4.0 x4
No
PCIe レーン共有事項:
- M2_2 とリアUSB4はCPUのPCIe 5.0 x4レーンを共有します
- PCE_E3 と M2_3はチップセットのPCIe 4.0 x4レーンを共有します
BIOSでのPCIeレーン分割対応
BIOS内でレーン分割設定を行うことが可能です。
スロット
分割方法
PCI_E1 (CPU)
x16, or x8+x8, or x8+x4+x4, or x4+x4+x4+x4
X870E GAMING PLUS WIFI
PCIe / M.2 / USB4 スペックとレーン共有概要
スロット / ポート
接続先
転送帯域対応
レーン共有先
PCI_E1
CPU
最大 PCIe 5.0 x16
No
PCI_E2
Chipset
最大 PCIe 3.0 x1
No
PCI_E3
Chipset
最大 PCIe 4.0 x4
No
PCI_E4
Chipset
最大 PCIe 3.0 x1
No
USB4
CPU
最大 PCIe 5.0 x4
No
M2_1
CPU
最大 PCIe 5.0 x4
No
M2_2
Chipset
最大 PCIe 4.0 x4
No
M2_3
Chipset
最大 PCIe 4.0 x4
No
BIOSでのPCIeレーン分割対応
BIOS内でレーン分割設定を行うことが可能です。
スロット
分割方法
PCI_E1 (CPU)
x16, or x8+x8, or x8+x4+x4, or x4+x4+x4+x4

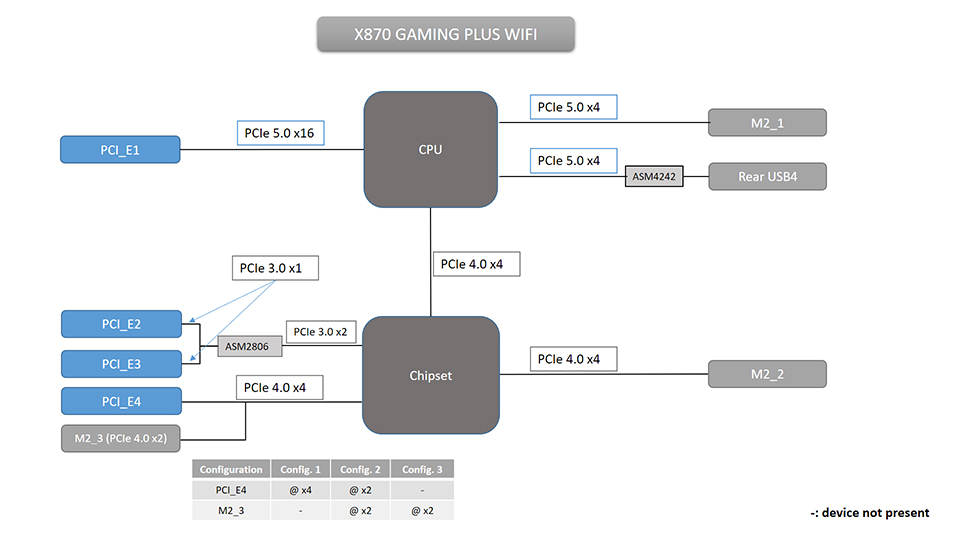

X870 GAMING PLUS WIFI
PCIe / M.2 / USB4 スペックとレーン共有概要
スロット / ポート
接続先
転送帯域対応
レーン共有先
PCI_E1
CPU
最大 PCIe 5.0 x16
No
PCI_E2
Chipset
最大 PCIe 3.0 x1
No
PCI_E3
Chipset
最大 PCIe 3.0 x1
No
PCI_E4
Chipset
最大 PCIe 4.0 x4
M2_3
USB4
CPU
最大 PCIe 5.0 x4
No
M2_1
CPU
最大 PCIe 5.0 x4
No
M2_2
Chipset
最大 PCIe 4.0 x4
No
M2_3
Chipset
最大 PCIe 4.0 x2
PCI_E4
PCIe レーン共有事項:
- PCI_E4 と M2_3 はチップセットのPCIe 4.0 x4 レーンを共有します
BIOSでのPCIeレーン分割対応
BIOS内でレーン分割設定を行うことが可能です。
スロット
分割方法
PCI_E1 (CPU)
x16, or x8+x8, or x8+x4+x4, or x4+x4+x4+x4
PRO X870E-P WIFI
PCIe / M.2 / USB4 スペックとレーン共有概要
スロット / ポート
接続先
転送帯域対応
レーン共有先
PCI_E1
CPU
最大 PCIe 5.0 x16
No
PCI_E2
Chipset
最大 PCIe 3.0 x1
No
PCI_E3
Chipset
最大 PCIe 4.0 x4
No
PCI_E4
Chipset
最大 PCIe 3.0 x1
No
USB4
CPU
最大 PCIe 5.0 x4
No
M2_1
CPU
最大 PCIe 5.0 x4
No
M2_2
Chipset
最大 PCIe 4.0 x4
No
M2_3
Chipset
最大 PCIe 4.0 x4
No
BIOSでのPCIeレーン分割対応
BIOS内でレーン分割設定を行うことが可能です。
スロット
分割方法
PCI_E1 (CPU)
x16, or x8+x8, or x8+x4+x4, or x4+x4+x4+x4
PRO X870-P WIFI
PCIe / M.2 / USB4 スペックとレーン共有概要
スロット / ポート
接続先
転送帯域対応
レーン共有先
PCI_E1
CPU
最大 PCIe 5.0 x16
No
PCI_E2
Chipset
最大 PCIe 3.0 x1
No
PCI_E3
Chipset
最大 PCIe 3.0 x1
No
PCI_E4
Chipset
最大 PCIe 4.0 x4
M2_3
USB4
CPU
最大 PCIe 5.0 x4
No
M2_1
CPU
最大 PCIe 5.0 x4
No
M2_2
Chipset
最大 PCIe 4.0 x4
No
M2_3
Chipset
最大 PCIe 4.0 x2
PCI_E4
PCIe レーン共有事項:
- PCI_E4 と M2_3 はチップセットの PCIe 4.0 x4 レーンを共有します
BIOSでのPCIeレーン分割対応
BIOS内でレーン分割設定を行うことが可能です。
スロット
分割方法
PCI_E1 (CPU)
x16, or x8+x8, or x8+x4+x4, or x4+x4+x4+x4
備考:
AMD Ryzen 7000とRyzen 9000シリーズデスクトッププロセッサーでの概要になります。Ryzen 8000シリーズを使用した場合、CPUレーン数が9000 / 7000 シリーズと異なるためマザーボード製品ページにて詳細をご確認ください。
