ディスプレイアダプターによる映像出力
- ディスプレイのビデオインターフェース発展の歴史に基づく観点から、グラフィックスカードの一般的なインターフェースにおいて、アダプター(組み込みの変換回路)による画像と信号の伝送は理論的に達成可能です。
- しかし、転送プロトコル、インターフェース定義、および原理は同じではないため、アダプターの仕様後のビデオ信号の損失とディスプレイ品質の歪みを回避するために、元のインターフェースに対応するポートと、ビデオ伝送用インターフェースの伝送ケーブルを直接使用することが推奨されます。
- ディスプレイのビデオインターフェース発展の歴史
- 一般的なディスプレイインターフェース仕様
- VGA(Video Graphics Array)
- DVI(Digital Visual Interface)
- HDMI(High Difinition Multimadea interface)
- DP(DisplayPort)
- ディスプレイ出力の変換の説明
- VGA出力からモニターのHDMI入力ポートへの接続
- HDMI出力からモニターのVGA入力ポートへの接続
- DVI出力からモニターのHDMI入力ポートへの接続
- HDMI出力からモニターのDVI入力ポートへの接続
- DP出力からモニターのHDMI入力ポートへの接続
- ● ディスプレイのビデオインターフェース発展の歴史
- ディスプレイのビデオインターフェース発展の歴史：VGA → DVI → HDMI → DP
- ● 一般的なディスプレイインターフェース仕様
- VGA(Video Graphics Array)
- DVI(Digital Visual Interface)
- HDMI(High Difinition Multimadea interface)
- DP(DisplayPort)
- 〇 VGA(Video Graphics Array)
- 15ピンのビデオインターフェースは、主として旧式のコンピューターの画面出力に使用されています。VGA伝送では、アナログ信号プロトコルが使用されます。
- グラフィックスカードがHDMI、DPなどのデジタル信号を生成し、モニター側がアナログVGAポートである場合、変換アダプターを使用して信号をVGAインターフェースに変換すると、デジタル-アナログ変換とアナログ-デジタル変換が実行されることになります。

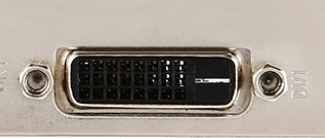

- 〇 DVI(Digital Visual Interface)
- DVIインターフェースはデジタル信号を伝送します。デジタル信号は高解像度のビデオ信号を伝送できます。DVIを介したコンピューターグラフィックスとモニター間の接続には変換が不要であるため、信号の損失は生じません。
- 特に、DIV-IとDVI-Dは「シングルリンク」と「デュアルリンク」に分かれており、詳細な比較は下記のとおりです。
- 〇 HDMI(High-Definition Multimadea Interface)
- HDMIは、画面と音声を伝送するためのデジタルインターフェースであり、非圧縮のオーディオ信号とビデオ信号を送信できるため、画質は基本的にDVIインターフェースによる伝送の場合と同等です。
- HDMIインターフェースは、オーディオ信号の伝送も可能です。ディスプレイにオーディオ機能がある場合、HDMIインターフェースを使用してコンピューターのビデオ信号とオーディオ信号を同時にディスプレイに伝送できます。
- 〇 DP(DisplayPort)
- DisplayPortは、VESA(Video Electronic Standard Associate)によって策定されたディスプレイインターフェースです。DisplayPortは、DVIの後継として、ビデオ信号伝送中の高解像度オーディオ信号の伝送に対応し、より高い解像度とリフレッシュレートをサポートします。
- DisplayPortは、シングルチャネル、1方向、4線接続、非圧縮ビデオと関連オーディオの伝送に十分な10.8Gbpsのデータ転送速度に対応できます。また、8ビットおよび10ビットのカラーに加えて、デバイス制御用の1Mbps双方向セカンダリチャネルもサポートします。
- ● ディスプレイ出力の変換の説明
- VGA出力からモニターのHDMI入力ポートへの接続
- HDMI出力からモニターのVGA入力ポートへの接続
- DVI出力からモニターのHDMI入力ポートへの接続
- HDMI出力からモニターのDVI入力ポートへの接続
- DP出力からモニターのHDMI入力ポートへの接続
- 〇 VGA出力からモニターのHDMI入力ポートへの接続
- VGAを直接HDMIに変換することはできません。VGAはアナログ信号、HDMIはデジタルビデオ信号であるため、変換アダプターを介して信号を変換する必要があります。変換後は信号の損失や画質の低下が発生しやすくなります。
- 〇 HDMI出力からモニターのVGA入力ポートへの接続
- HDMIを直接VGAに変換することはできません。HDMIは高解像度オーディオ対応のデジタルインターフェースであり、VGAはアナログインターフェースであるためです。
- VGAはビデオや画像の伝送のみに使用されます。例えば各種モニターや他のビデオ監視デバイスでVGAインターフェースが使用されています。
- HDMIからVGAへの変換を使用する場合、通常は変換された画像に色かぶりや画質低下が生じます。
- 〇 DVI出力からモニターのHDMI入力ポートへの接続
- HDMIは、HDビデオストリームの高周波数幅に適合可能なDVIテクノロジに基づいて派生した多機能伝送インターフェースです。HDMIとDVIはいずれもTMDS(Transition Minimized Differential Signaling)を使用して信号を伝送します。
- TMDSのチャネル数がHDMIとDVIの間の唯一の違いと考えることができ、DVIもHDMIプロトコルの一部です。HDMIは、3つのTMDSデジタル信号ストリームと7.1chサラウンドトラックデジタルオーディオストリームをデコード無しで伝送します。
- DVIをHDMIインターフェースに変換する場合、HDMIのようにオーディオ信号とビデオ信号を同時に伝送することはできません。DVIはデジタルビデオ伝送のみを対象に設計されたものであり、当時はオーディオインターフェースを確保していないため、ビデオ信号のみしか伝送できません。
- 〇 HDMI出力からモニターのDVI入力ポートへの接続
- HDMIとDVIはいずれもデジタルインターフェースですが、両社の間にはいくつかの相違点があります。DVIはビデオ信号を伝送するための純粋なデジタルインターフェースです。
- HDMIはデジタルHDオーディオインターフェースであり、HDビデオ信号を伝送するときに、非圧縮のオーディオ信号も伝送できます。これら2つのインターフェース機能の違いから、変換アダプターの使用は推奨されません。
- 〇 DP出力からモニターのHDMI出力ポートへの接続
- DPインターフェースは比較的大きな帯域幅を持ちます。実際にはDPおよびHDMIのビデオ部分はDVIから発展したものであり、基本的な信号モードは同じです。
- DPおよびHDMIは高周波信号を伝送するため、伝送ゲーブルの要件が比較的高度になります。アダプター変換後、画像の歪みや信号の中断のほか、信号が全く出力されない可能性もあります。
- この項目は以上です。
| VGA | DVI-D | HDMI | DP |
 |  |  |  |
| ◆DVIには5種類の仕様があります。 1.DVI-A(12+5)：アナログ 2.シングルリンクDVI-D(18+1)：デジタル 3.デュアルリンクDVI-D(24+1)：デジタル 4.シングルリンクDVI-I(18+5)：デジタル/アナログ兼用 5.デュアルリンクDVI-I(24-5)：デジタル/アナログ兼用 |
| DVI インターフェースタイプ | 信号タイプ | ピン数 | 図例 |

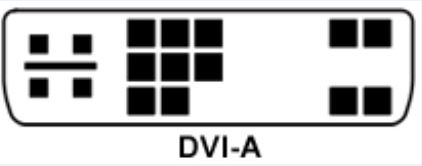

| DVI-A | アナログ | 12+5 |  |

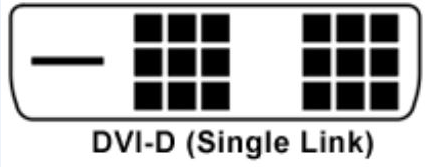

| DVI-D シングルタイプ | デジタル | 18+1 |  |

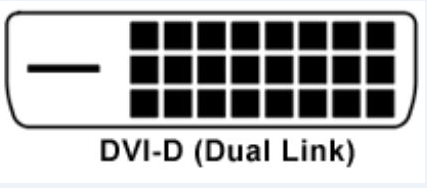

| DVI-D デュアルタイプ | デジタル | 24+1 |  |

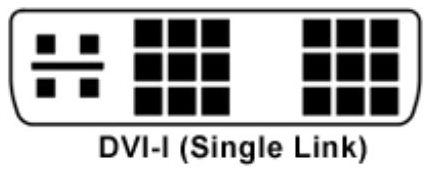

| DVI-I シングルタイプ | デジタル/アナログ | 18+5 |  |

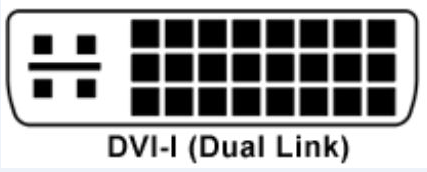

| DVI-I デュアルタイプ | デジタル/アナログ | 24+5 |  |
